Fenitry ny fizotran'ny fanorenana ho an'ny rafitra vy (rafitra vy)

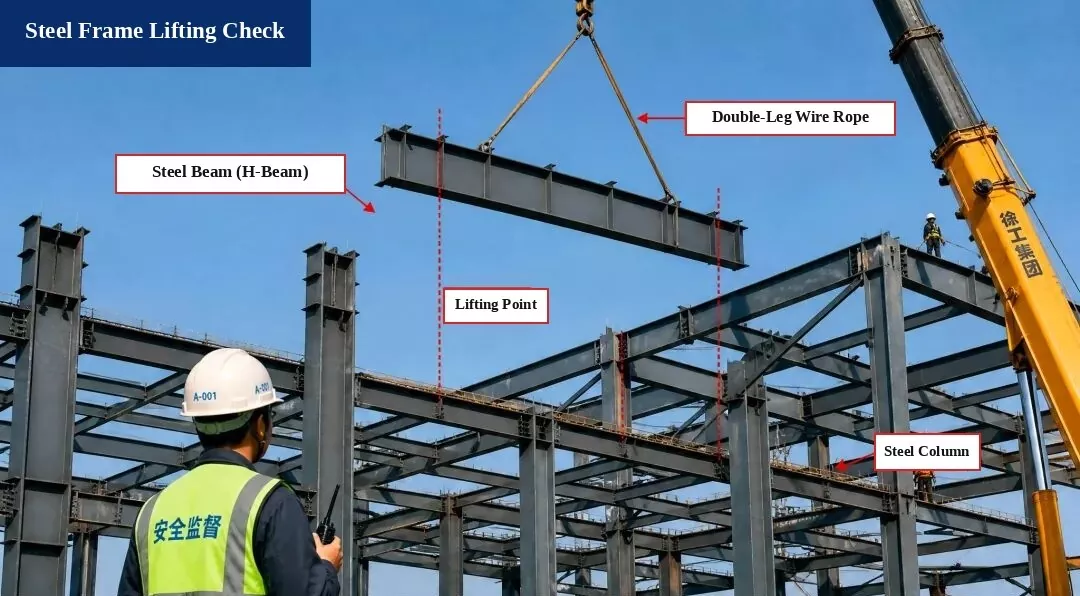

1. Fijerena fanandratana vy (kajy fampiakarana)

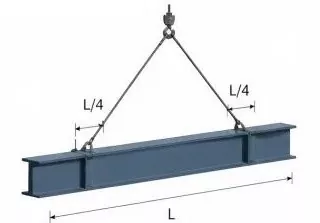

I. Diagrama fanandratana

Mpikambana:Taratra vy H500×200×10×16, Halava L = 12,0 m

Teboka manandratra:Apetraho amin'ny L/4 avy amin'ny faran'ny taratra

Sling Angle:α ≈ 60°

II. Kajy entana

1. Ny lanjan'ny beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Antony enta-mavesatra:Raiso 1.1

3. lanjan'ny antsamotady:Tsy noraharahiana (tsy azo tsinontsinoavina)

4. Tontalin'ny enta-mavesatra:
P = G × 1,1 = 219,9 kN

5. Fihenjanan'ny antsamotady (Enta-mavesatra voalanjalanja):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Safety Check

1. Karazana antsamotady:φ20 tady vy vy, manapaka entana Fb = 360 kN

2. Antony fiarovana (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Mahafeno ny fepetra takiana!

Jereo ny famaranana:
Ny asa fampiakarana dia azo antoka ary mahafeno ny fepetra takiana.

Fenitry ny Reference

• Fehezan-dalàna momba ny fananganana rafitra vy (GB 50755-2012)

• Fehezan-dalàna ara-teknika momba ny fiarovana ny fanandratana sy ny fampiakarana amin'ny fanorenana (JGJ 276-2012)

Fanamarihana fiarovana:

1. Jereo ny tady vy, ny tady tariby, ary ny fitaovana fanandratana alohan'ny hanandratana mba hahazoana antoka fa azo antoka sy azo antoka.

2. Manendre olona manokan-tena hitarika ny fizotry ny fampiakarana. Tsy misy olona afaka mijoro eo ambanin'ny hazo avo.

3. Atsaharo avy hatrany ny asa fampiakarana rehefa tonga amin'ny Ambaratonga 6 na ambony ny hafainganan'ny rivotra.

2. Fametrahana sy fanaraha-maso vy - Fametrahana andry vy

Atsangano eo amin'ny toerana nokasaina ny andry vy, dia diniho sy ankatoavy ny tonon-taolana mba hahazoana antoka fa mifanaraka amin'ny fepetra takian'ny famolavolana ny kalitaon'ny fametrahana.

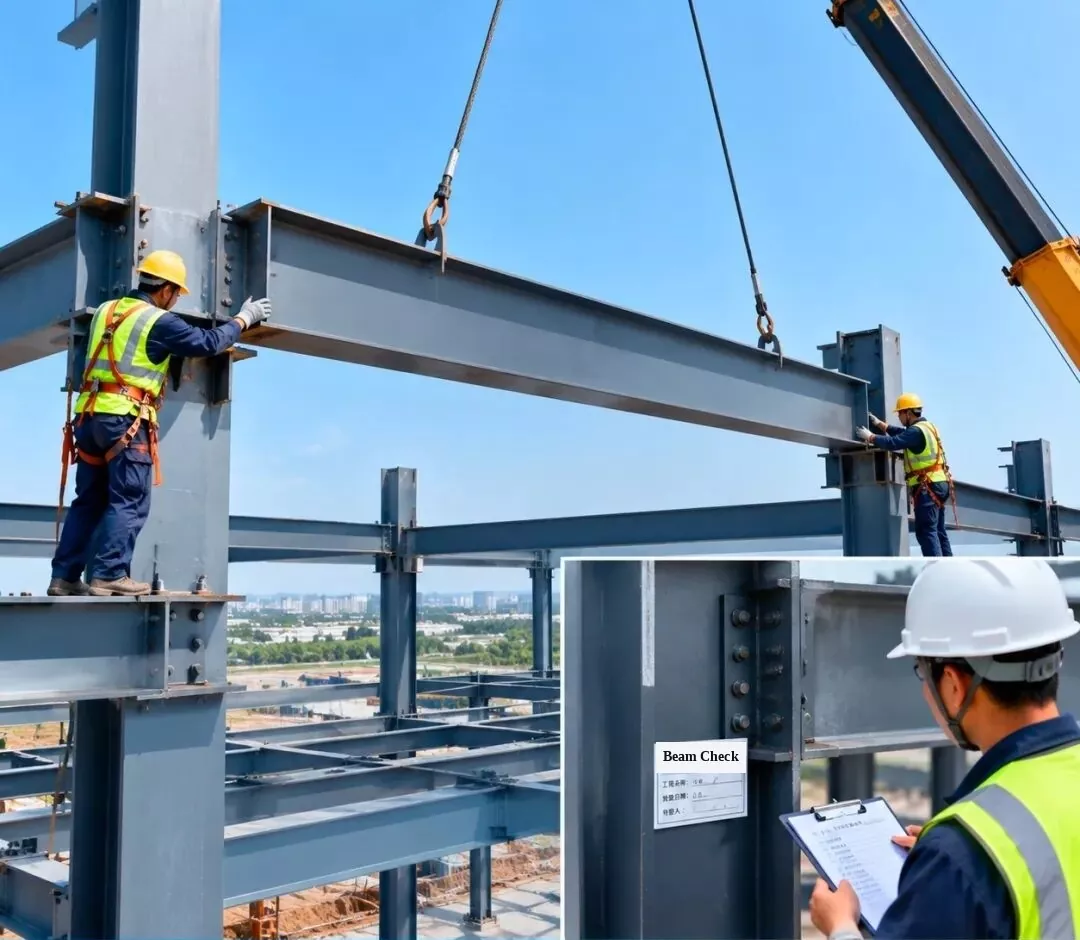

[Tsindrina apetraka eo amin'ny tsanganana: Fanaraha-maso ny fametrahana taratra vy | Anaran'ny tetikasa: Atrikasa #1 | Daty fanaraha-maso | Inspektera]

3. Fametrahana sy fanaraha-maso vy - Fametrahana tafo vy

1. 3D BIM Simulation:Ataovy simulate ny fametrahana tafo vy mba hanatsarana ny drafitra fanandratana sy ny filaharan'ny fametrahana.

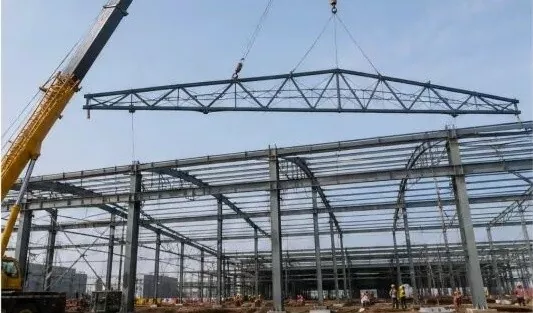

2. Fanandratana tafo tafo:Mampiasà vano amin'ny kamiao hampiakatra ny tafo ary apetraho moramora amin'ny toerana misy azy ary mitazona azy handanjalanja.

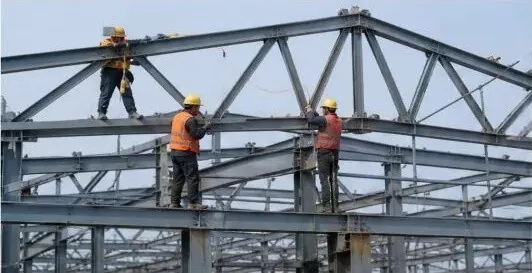

3. Fametrahana sy fanamboarana vonjimaika:Aorian'ny fametrahana ny tafo tafo dia arotsaho vetivety izy ary amboary ny toerana misy azy sy ny haavony (avo).

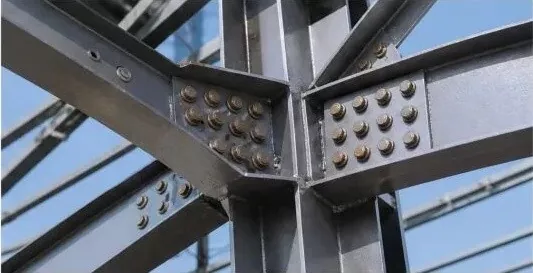

4. Fifandraisana bolt mahery vaika:Henjana ny bolts avo lenta araka ny fitsipiky ny famolavolana mba hahazoana antoka ny fifandraisana matanjaka.

5. Fanaraha-maso fametrahana:Jereo ny haavon'ny truss, ny halavany, ny fiondrika (fiviliana), ary ny fampifanarahana mitsangana mba hahazoana antoka fa mifanaraka amin'ny kaody izy ireo.

6. Firaketana fanaraha-maso:Rehefa avy nandalo ny fisafoana dia fenoy ny taratasy firaketana ary miroso amin'ny dingana fananganana manaraka.

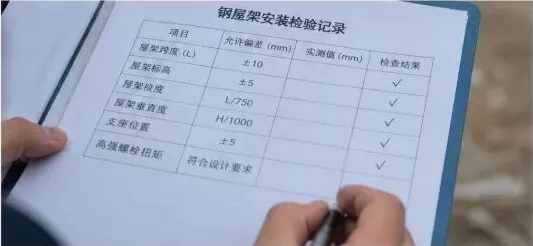

Firaketana fanaraha-maso momba ny fametrahana ny tafo vy

Zavatra fisavana	Fahadisoana navela (mm)	Sanda voarefy (mm)	Jereo ny valiny
Tambajotra Span (L)	±10	—	√ (Pass)
Haavony (Avo)	±5	—	√ (Pass)
Miondrika amin'ny tafo (Deflection)	L / 750	—	√ (Pass)
Truss Vertical Alignment	H / 1000	—	√ (Pass)
Toerana fanohanana	±5	—	√ (Pass)
Torque Bolt mahery vaika	Mahafeno ny fepetra takian'ny famolavolana	—	√ (Pass)

Hevi-dehibe fanaraha-maso:

Jereo ny kojakoja vy miditra rehetra eny an-toerana mba hanamarinana ny karazana, ny habeny ary ny kalitaon'ny lasantsy;
Mampiasà drafitra fampiakarana azo antoka sy azo ampiharina mba hiantohana ny fiarovana ny fampiakarana;
Ampifanaraho sy amboary ny truss avy hatrany aorian'ny fametrahana azy eo amin'ny toerany;
Henjana tsara ny bolts matanjaka rehetra ary andramo ny torsiny araka ny fehezan-dalàna;
Manaova fanaraha-maso feno mba hahazoana antoka fa ny rafitra napetraka dia mahafeno ny fepetra rehetra momba ny famolavolana sy ny kaody.

4. Fametrahana sy fanaraha-maso ny rafitra vy — Fametrahana andry vy mirona

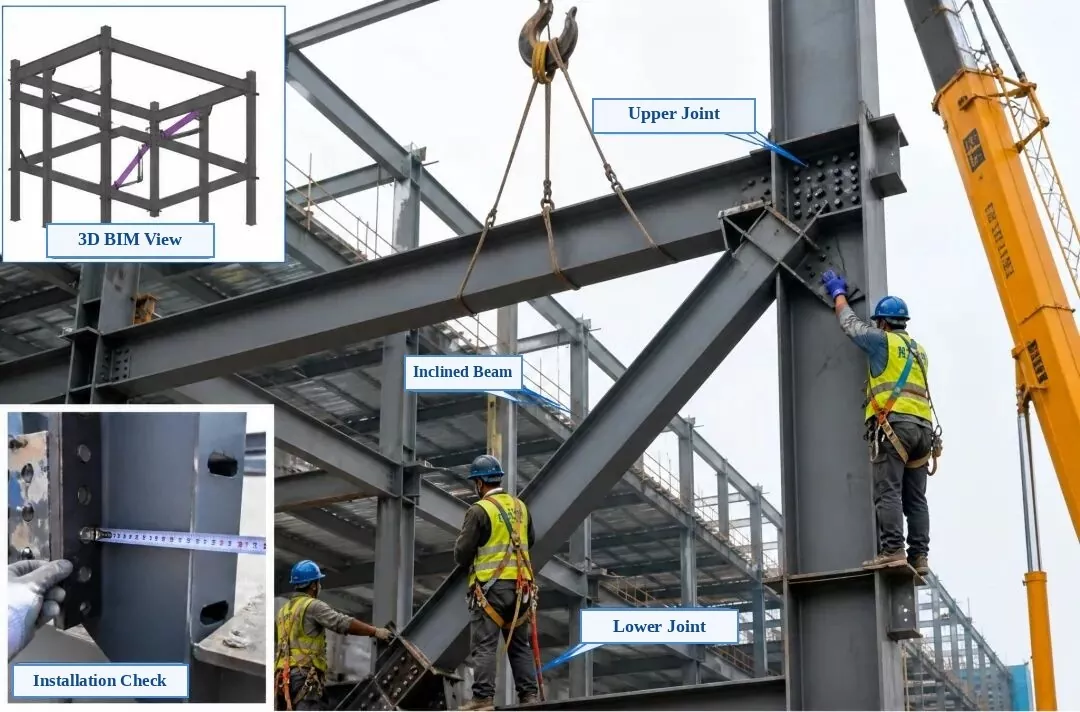

Etikety sary nalaina:Fampidirana ankavia ambony: 3D BIM View | Inset ambany-ankavia: Fanamarinana fametrahana | Sary lehibe: Ampifandraisina ambony, andry vy mitongilana (fihenjanana diagonal), fampifandray ambany

Fametrahana sy fanaraha-maso ny frame vy — Fametrahana andry vy mirona

1. Fanamarinana mialoha ny fametrahana:Hamarino ny laharan'ny ampahany, ny habeny, ny toeran'ny loaka bolt, ary ny làlan'ny takelaka fifandraisana. Ataovy azo antoka fa fisaka, madio ary tsy misy burrs na menaka ny faritra mifandray.

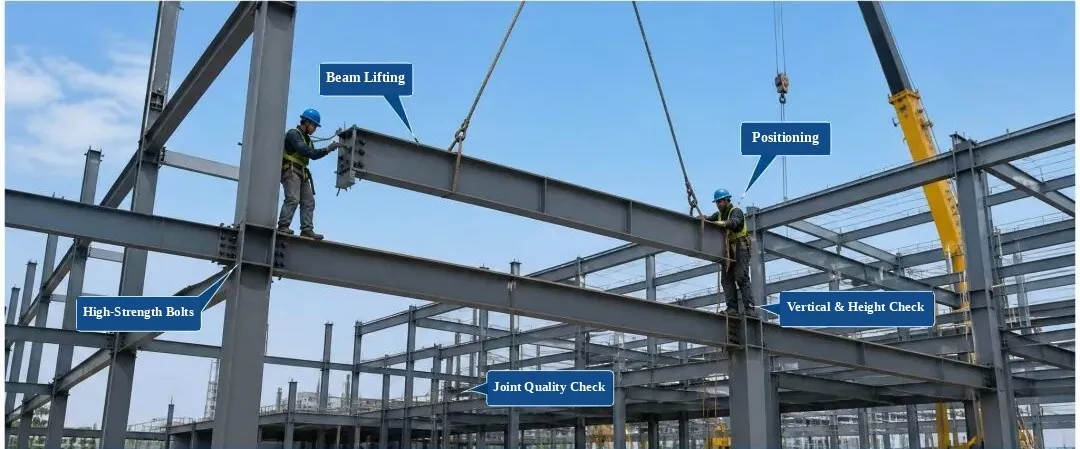

2. Fanandratana sy Fametrahana:Mampiasà teboka roa manainga mba hampiakatra moramora ny taratra mitongilana amin'ny toerany. Amboary vetivety izany ary ataovy azo antoka fa mifanaraka tsara amin'ny tsanganana vy sy ny andry ny tonon-taolana ambony sy ambany.

3. Fandrindrana sy fanitsiana:Ampifanaraho ny toeran'ny tsipika afovoany, ny haavony ary ny fampifanarahana mitsangana amin'ny taratra mitongilana mba hahafeno ny fepetra takian'ny famolavolana. Fenoy ny fifandraisana maharitra aorian'ny fampifanarahana.

4. Fomba fifandraisana:Ampifandraiso amin'ny bolts matanjaka. Henjana tsara izy ireo manomboka amin'ny afovoany mivoaka mankany amin'ny andaniny roa araka izay takian'ny famolavolana, ary asio marika ny bolt tsirairay aorian'ny fisafoana farany.

5. Fanaraha-maso fametrahana:Hamarino ny toeran'ny afovoany, ny haavony, ny fampifanarahana mitsangana, ny hamafin'ny fifandraisana amin'ny takelaka, ary ny kalitaon'ny fanamafisana ny bolt. Ny zava-drehetra dia tsy maintsy mahafeno ny Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

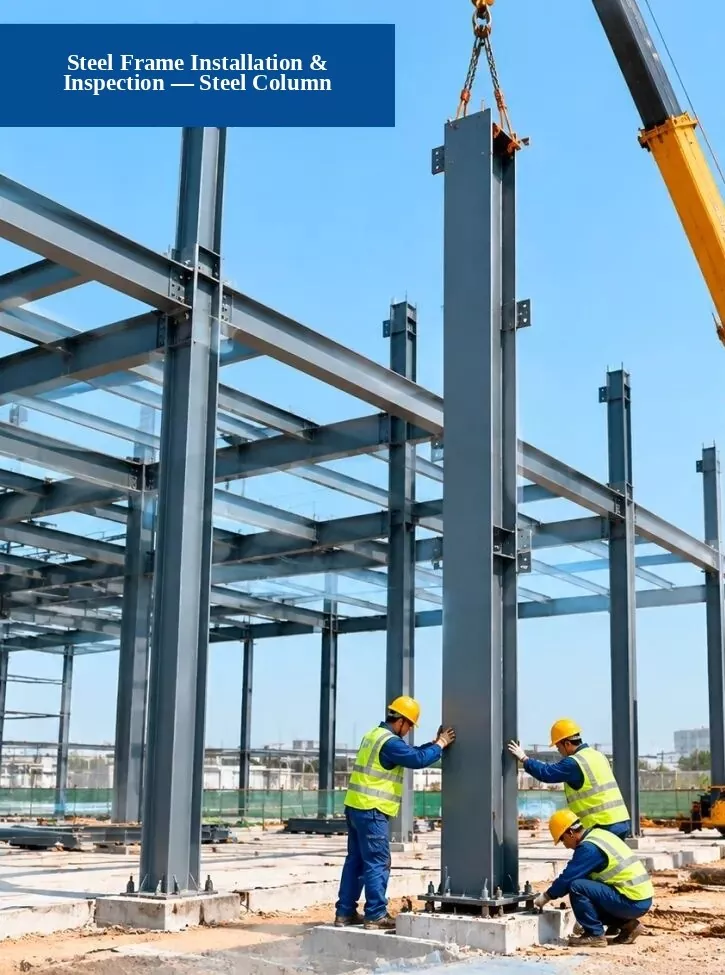

5. Fametrahana sy fanaraha-maso ny rafitra vy - Fametrahana tsanganana vy

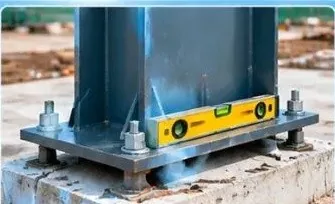

1. Fanamarinana fototra:Jereo raha mahafeno ny fepetra takian'ny famolavolana ny toeran'ny bolt vatofantsika, ny haavon'ny fototra ary ny refy fototra.

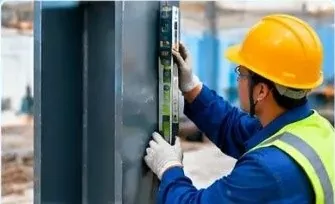

2. Fanamarinana fampifanarahana mitsangana:Mampiasà tobim-piantsonana, plumb laser, na haavo mahitsy mba hijerena hoe mahitsy (mitsangana) ny andry vy.

3. Fanamarinana ny kalitaon'ny fifandraisana:Hamarino raha mahafeno ny fepetra takian'ny fenitra ny bolts, ny welds ary ny takelaka fifandraisana matanjaka.

Dingana fanorenana:1. Asa fanomanana → 2. Atsangano sy apetraho ny tsanganana vy → 3. Ampidiro & arovy → 4. Fanaraha-maso sy fanekena

6. Fametrahana Frame vy — Fametrahana ny rafitry ny Truss (sary BIM 3D)

Ny fizotran'ny fametrahana:Fanadihadiana & Fanamarihana → Fanamarinana fanohanana → Atsangano sy apetraka → Fanamboarana vonjimaika → Fandrindrana sy fanitsiana → Fifandraisana bolt mahery vaika → Fiakarana (raha ilaina)

Hevi-dehibe fametrahana:

Alohan'ny hanandratana, jereo indroa ny fanohanana afovoany, ny haavony ary ny toeran'ny ampahany;
Ampifandraiso ny tady mpitari-drivotra (taglines) mandritra ny fampiakarana mba hiorenan'ny tafo;
Ampifanaraho ary atokàny vonjimaika ny tafo avy hatrany aorian'ny fametrahana azy mba tsy hiondrika na hikorontana;
Ny fifandraisana bolt avo lenta dia tsy maintsy manaraka ny fitsipiky ny famolavolana sy ny fehezan-dalàna ary hohamafisina amin'ny torque ilaina;
Ny kalitao weld dia tsy maintsy mahafeno ny fitsipika ao amin'ny Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

Hevi-dehibe fanaraha-maso (sary amin'ny tranokala):

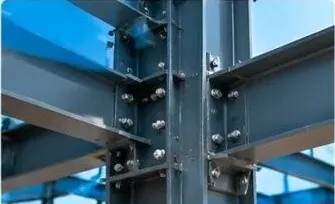

1. Fanohanana & Fanamarinana iombonana

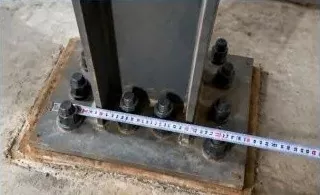

Hamarino ny toerana sy ny haavon'ny bolts fanohanana, takelaka shim, ary ny ampahany voapetaka mba hahazoana antoka fa mahafeno ny fepetra takian'ny famolavolana izy ireo.

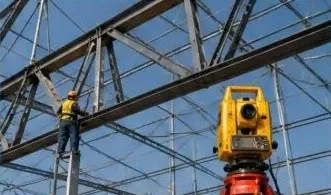

2. Fanamarinana fampifanarahana Truss

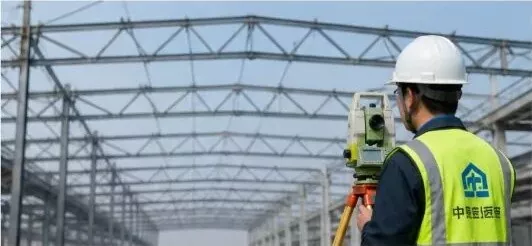

Mampiasà fiantsonana manontolo handrefesana ny tsipika afovoany, ny haavony ary ny fiforetan'ny tafo, ary manaova fanitsiana ny fampifanarahana.

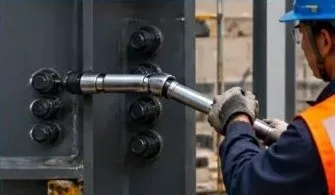

3. Fanamarinana bolt mahery vaika

Hamarino ny isa, ny habeny ary ny torque amin'ny bolt matanjaka, ary avereno andrana azy ireo araka izay takian'ny code.

Fanamarihana:Ny firafitry ny truss amin'ity tetikasa ity dia efa voavory mialoha ao amin'ny orinasa ary atsangana amin'ny fizarana eo an-toerana mba hahazoana antoka ny fametrahana marina, ny kalitao ary ny fiarovana.

7. Fametrahana sy fanaraha-maso ny tafo metaly vita amin'ny vy

Fametrahana sy fisafoana vy

(Etikety: Fiakarana taratra, Fametrahana, Bolts matanjaka avo, Fijerena mitsangana & haavony, Fijerena kalitao iraisana)

1. Fanamarinana ny ampahany miditra:Jereo ny kalitaon'ny fitaovana, ny habeny, ny toetry ny tany ary ny mahitsy. Apetaho rehefa avy nandalo fisafoana.

2. Fanaraha-maso ny dingana:Manara-maso ny toerana misy ny ampahany, ny haavony, ny fampifanarahana mitsangana, ary ny fanamafisana ny bolt mandritra ny fametrahana.

3. Zavatra fisavana:Toerana afovoany, haavony, fampifanarahana mitsangana, fisaka ambonin'ny tany, ary kalitaon'ny fifandraisana bolt.

4. Fenitra kalitao:Tsy maintsy mahafeno ny fehezan-dalàna momba ny fanekena ny kalitaon'ny fanorenana vy (GB 50205-2020).

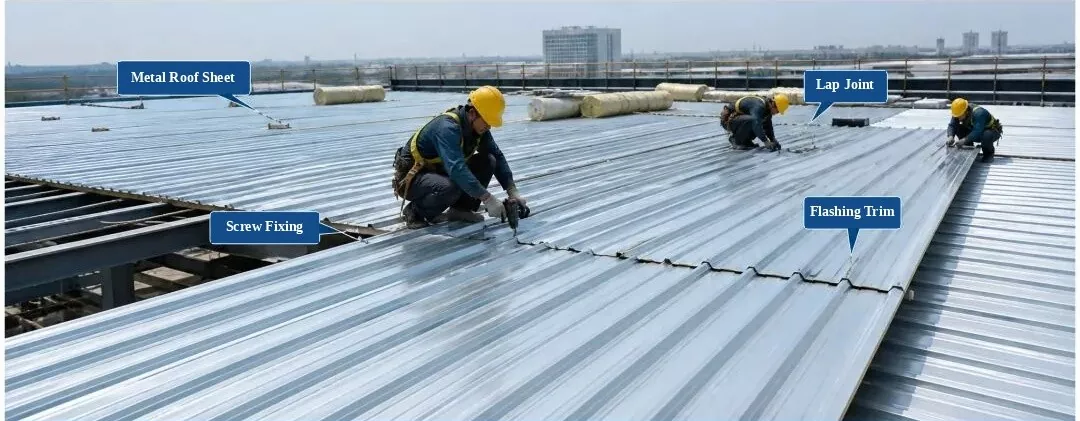

Fametrahana sy fanaraha-maso ny tafo metaly misy profil

(Etikety: Tafo vy, Fiarahana amin'ny soroka, Fanamboarana visy mitetika tena, Karazam-pandrefesana)

1. Fanamarinana fitaovana:Jereo ny mombamomba ny tontonana, ny hateviny, ny coating ary ny loko. Ampiasao raha tsy aorian'ny fitsirihana.

2. Fitsipika fametrahana:Ampifanaraho tsara ny tontonana ary amboary tsara. Tazony ao anatin'ny fetra mahazatra ny elanelan'ny visy, tsy misy visy very na diso toerana.

3. Zavatra fisavana:Ny fisaka ny tafo, ny sakan'ny mifanipaka, ny elanelana misy eo amin'ny toeran'ny famatorana, ary ny antsipirihan'ny fanaterana rano.

4. Fenitra kalitao:Tsy maintsy mahafeno ny fehezan-dalàna ara-teknika ho an'ny Engineering Roof Metal (GB 50345-2012).

8. Fametrahana sy fanaraha-maso ny tohatra vy - Tohatra vy sy tohatra

1. Tohatra vita amin'ny vy sy tohatra (sary)

2. Modely BIM 3D (tohatra vy sy tohatra)

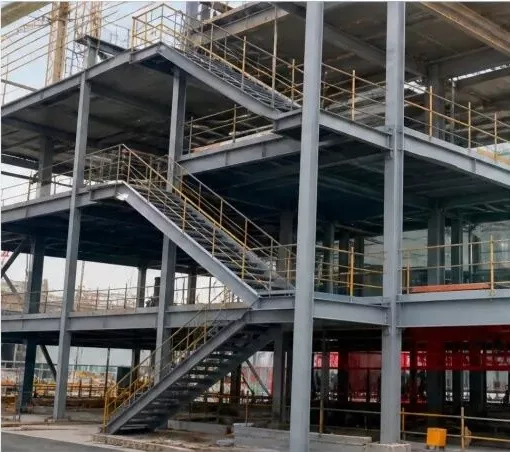

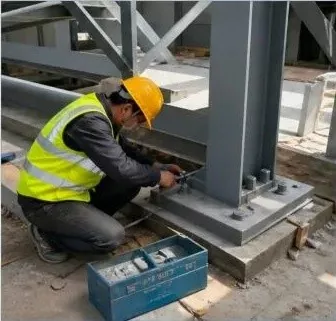

3. Fametrahana tohatra vy (Site Work)

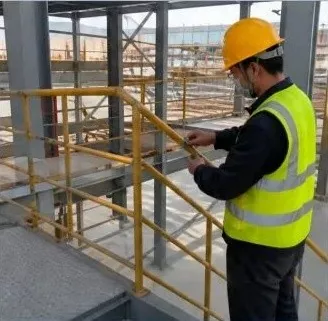

4. Fametrahan-tanana (Site Work)

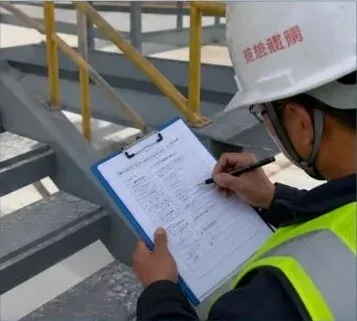

5. Fanaraha-maso ny kalitaon'ny fametrahana (Site Check)

Torolàlana:

Alohan'ny hametrahana tohatra vy sy tohatra dia diniho indroa ny refin'ny singa, ny haavony ary ny tsipika afovoany;
Rehefa mampiasa fifandraisana bolted, jereo ny haben'ny bolt, ny habeny ary ny torsiny mba hahazoana antoka ny fifandraisana mafy orina;
Ny handrails napetraka dia tokony ho mafy orina sy mahitsy, miaraka amin'ny lasantsy feno sy malefaka izay mahafeno ny fepetra takian'ny famolavolana sy ny fehezan-dalàna;
Manaova fanaraha-maso kalitao aorian'ny fametrahana ary fenoy ny firaketana an-tsoratra mba hahazoana antoka ny kalitaon'ny tetikasa.
