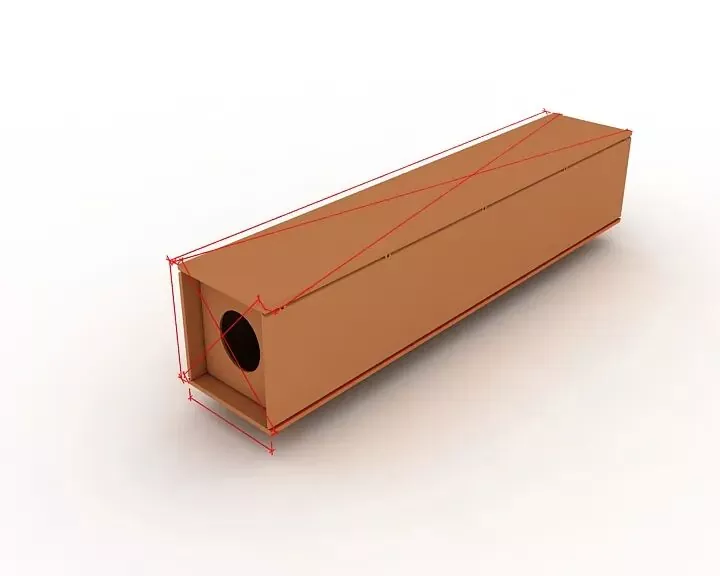

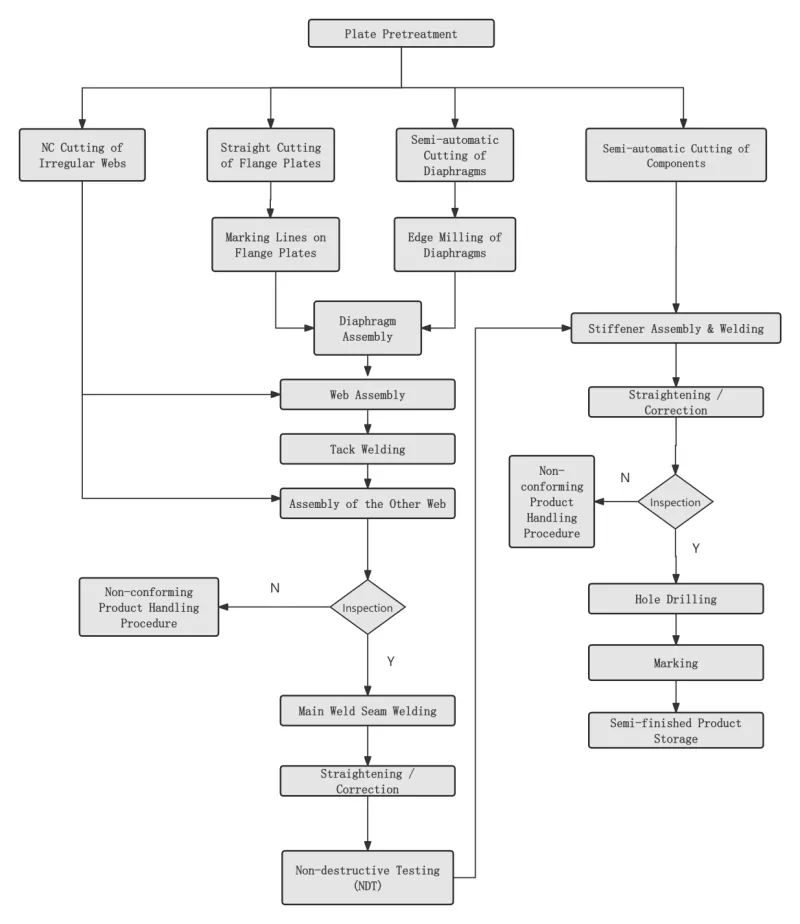

EIHE Steel Structure's Box Column Processing Flow & Engineering Application zava-bita

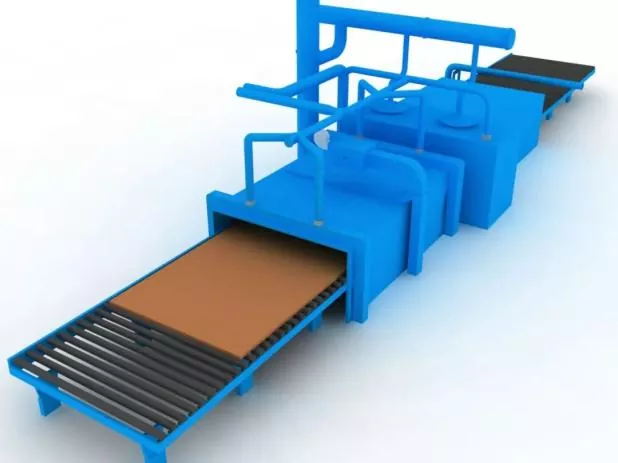

Dingana 1 Fitsaboana mialoha ny tavan'ny takelaka vy

Natao mifanaraka amin'ny fepetra takian'ny famolavolana na ny dingana alohan'ny fametahana takelaka vy.

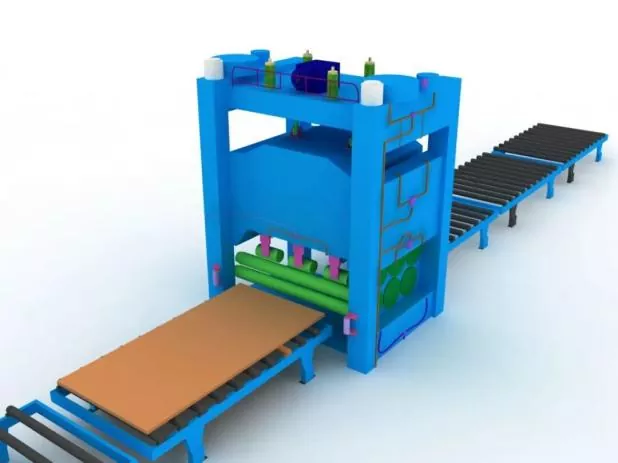

Dingana 2 Fahitsiana ny takelaka vy

Ny fanitsiana ankapobeny dia tokony hatao aorian'ny fikarakarana mialoha ny takelaka vy mba hiantohana ny fahamarinan'ny blaogy sy hanamaivanana ny adin-tsaina ao anatiny amin'ny takelaka vy.

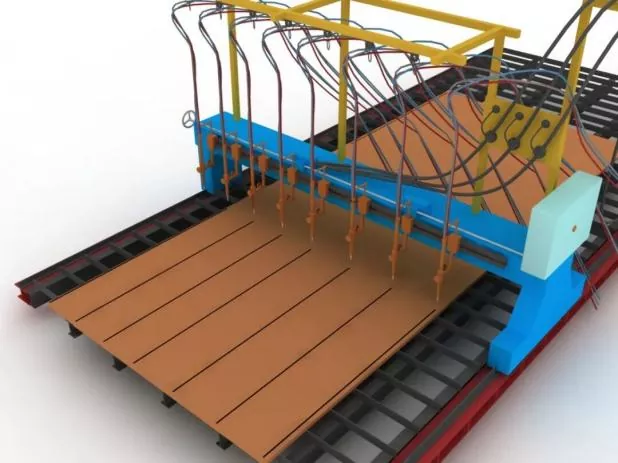

Dingana 3 Manapaka sy manafoana ny ampahany

Alohan'ny hanapahana, amboary ny milina fanapahana, hamafiso ny modely nozzle, ary jereo ny fahamarinan'ny tsindry rivotra.

Nandritra ny fanapahana, preheat ny fanapahana seam ny vy lovia aloha, ary hentitra mifehy ny fanapahana haingana.

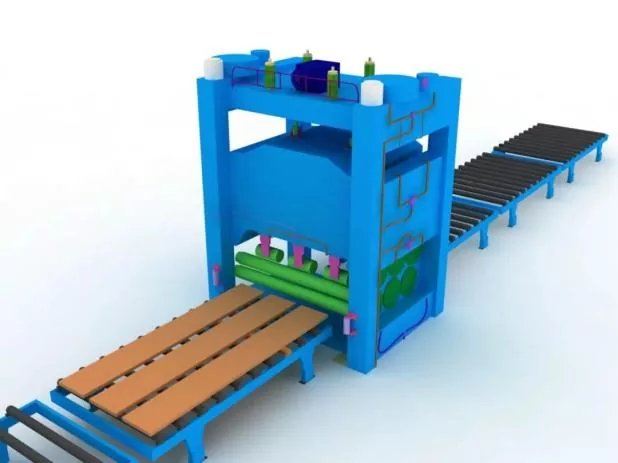

Dingana 4 Fahitsiana faharoa ny ampahany

Natao taorian'ny fanafoanana ny takelaka vy mba hiantohana ny fahamarinan'ny fivoriambe ary hampihenana ny adin-tsaina ao anatiny amin'ny takelaka vy.

Dingana 5 Fametrahana Jigs sy Layout Lines

Alohan'ny hanangonana dia apetraka aloha ny tsipika sy ny jigs.

Mandritra ny fametrahana jig, ny haavon'ny marindrano amin'ny fanokafana ambony dia tsy maintsy azo antoka, ary azo antoka ny henjana sy ny tanjaka.

Ny jigs rehetra sy ny tsipika fandrindrana dia tsy azo ampiasaina afa-tsy rehefa avy nojerena sy nankatoavin'ny mpiasa voatendry.

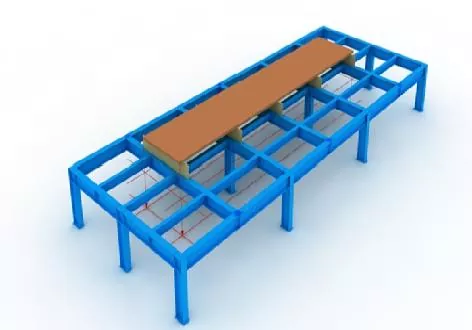

Dingana 6 Fametrahana ny tontonana ambany

Mipetraka tsara amin'ny plumb bob sy ny tsipika fandrindrana.

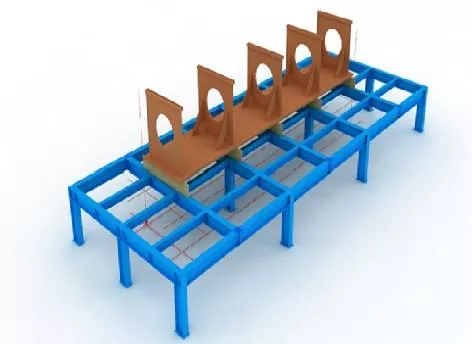

Dingana 7 Diaphragm Assembly

Alohan'ny hanangonana ny diaphragms, mariho ny tsipika fametrahana eo amin'ny tontonana ambany, ary esory ny harafesina mitsingevana amin'ny lafiny roa amin'ny tsipika miaraka amin'ny kodia fikosoham-bary.

Aorian'ny fananganana ny diaphragms dia amboary amin'ny alàlan'ny tack welding.

Dingana 8 Web Assembly

Rehefa tafangona sy mahafeno fepetra ny tranonkala dia apetaho mafy amin'ny diaphragm amin'ny alàlan'ny jack izany, ary amboary izany amin'ny alàlan'ny lasantsy.

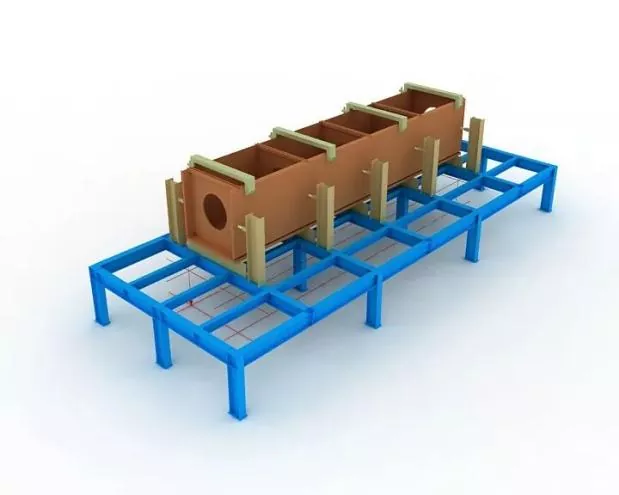

Dingana 9 Fivoriamben'ny tontonana ambony

Fenoy tsara ny toerana misy ny tontonana ambony miaraka amin'ny plumb bob, avy eo amboary amin'ny alàlan'ny tack welding.

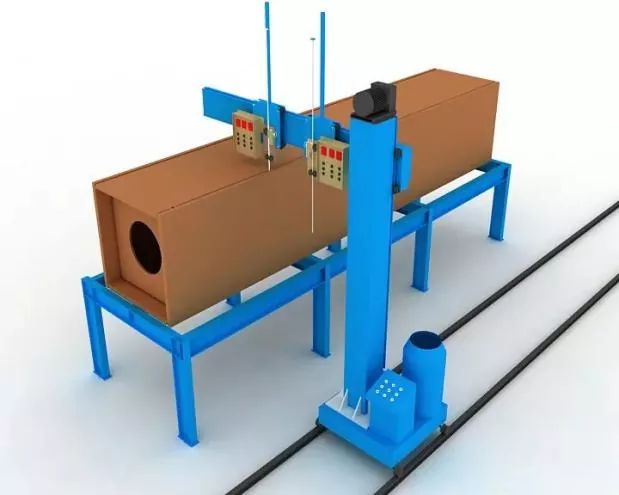

Dingana 10 Diaphragm Electroslag welding

Ny welding electroslag tokana dia raisina ho an'ny diaphragms.

Ny tanany varahina ho an'ny fanombohana sy famonoana arc dia tokony hapetraka eo amin'ny fanokafana ambony sy ambany amin'ny lavaka fametahana electroslag mandritra ny lasantsy.

Ny lasantsy sy ny voltase dia tokony hofehezina tanteraka mandritra ny dingan'ny lasantsy, ary tokony hojerena ny fijerena ny fiovan'ny lokon'ny faritra welding electroslag amin'ny tranokala.

Dingana 11 Fanadihadiana ankapobeny

Mandritra ny fisafoana, mifantoha amin'ny fanamarinana raha mahafeno ny fepetra takian'ny famolavolana sy ny fepetra voafaritra ny halavan'ny singa, ny refin'ny diagonal ary ny refin'ny fizarana farany, ary manitsy ny ampahany rehetra tsy misy fandeferana.

Dingana 12 Fafarana ny fitotoana

Atsipazo ny tava farany aorian'ny fivoriambe sy ny welding.

Miantoka ny haavon'ny mpikambana sy ny fitoviana misy eo amin'ny tarehin'ny farany sy ny mpanapaka fitotoana.

Dingana 13 Fipoahana fasika sy fanalana harafesina

Esory tanteraka ny harafesina amin'ny alàlan'ny fanapoahana fasika araka izay ilaina aorian'ny lasantsy, avy eo afindra amin'ny fananganana coating.

Ny fahamarinan'ny fivoriambe

Nandritra ny fivoriambe:

● Ny fameperana mety dia raisina mba hifehezana ny fiovaovan'ny lasantsy.

● Ny taham-pahavitrihana amin'ny lasantsy sy ny fiovaovan'ny toetr'andro dia tokony ho voatokana mba hifehezana ny refin'ny singa sy hiantohana ny endrika marina.

Ny fahadisoam-panantenana azo atao amin'ny fanamboarana sy fivorian'ny fifandraisana welded, ary koa ny fandeferana amin'ny lafiny ara-drafitra, dia tokony hanaraka ny fepetra takian'ny Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

Fiambenana positioning welding

Izany dia tokony hampiharina amin'ny alalan'ny semi-automatique solid wire gas metal arc welding (GMAW).

welder

Welders mirotsaka amin'ny fivorian'ny welding welding dia tokony hihazona ny mifanaraka amin'ny mari-pahaizana mari-pahaizana voalaza ao amin'ny fepetra ara-teknika ny welding ny fanorenana vy Structures (JGJ81).

Ny toeran'ny tack welds

Ny toeran'ny lasantsy tack: Tsy tokony hapetraka eo amin'ny zorony, ny sisiny, ny sisiny ary ny faritra saro-pady hafa ny tack welding amin'ny tanjaka ara-drafitra sy ny fahasimban'ny asa.

Ho an'ny T-joints, tack welding: Tokony hatao amin'ny lafiny roa; mandritra izany fotoana izany, dia tokony hohalavirina araka izay azo atao ny fametahana tack ao anatin'ny lavaka.

Ho an'ny fandrefesana amin'ny fidiran'ny rehetra: Ao amin'ny alan-daka no hanaovana lasantsy amin'ny lamosina, ohatra, ny fanosehana lamosina.

Ny toeram-pivoriana sy ny toeran'ny lasantsy lamosina ary koa ny takelaka mandehandeha sy mikoriana dia tsy maintsy manaraka ny fenitra mifandraika amin'izany.

Welding fitaovana

Ny fitaovana lasantsy ampiasaina amin'ny fivoriambe sy ny lasantsy dia tokony hifanaraka amin'ny lasantsy ara-dalàna, izany hoe ny fitaovana fandrefesana mitovy amin'ny amin'ny lasantsy ofisialy dia tokony horaisina.

Ho an'ny fivoriam-pivoriana eo anelanelan'ny vy avo lenta sy ny vy ambany, ny fitaovana fandrefesana dia tokony hofidina mifanaraka amin'ny kilasy vy matanjaka.
