Fivoriambe firafitry ny vy eny an-toerana + Fiarahan'ny fanorenana Integral + Fandinihana lehibe

Fampidirana:Infanorenana rafitra vy, "fivoriana tany + fanamafisam-peo mavesatra" (manangona tanteraka ny rafitra amin'ny tany ary mampiakatra azy ho toy ny singa tokana amin'ny fampiasana vano mavesatra) dia iray amin'ireo fomba fanamboarana lafo vidy indrindra, azo antoka ary voafehy tsara amin'izao fotoana izao.

Raha ampitahaina amin'ny "fivoriana malalaka avo lenta" (manangona singa isaky ny ampahany avo amin'ny rivotra), ity fomba ity dia mampihena be ny asa mampidi-doza amin'ny haavony, mampihena ny taham-pahakiviana amin'ny lasantsy, ary mifehy tsara ny fikorontanan'ny rafitra. Na izany aza, mitaky fiomanana henjana amin'ny tany izany, fametrahana jig fivoriam-pivoriana avo lenta, kajikajy ara-teknika manainga henjana, ary famantarana sy baiko tsy misy kilema eo an-toerana.

Ity ambany ity ny torolàlana ara-teknika feno sy manara-penitra ho an'nyrafitra vy eo an-toeranafivoriam-pivoriana sy fanamafisam-peo mitambatra — voarafitra miaraka amin'ny fizotry ny asa mazava sy ny fepetra ara-teknika azo ampiharina sy mahitsy ho mora azo.

I. Famintinana fototra momba ny fomba fanorenana

Lojika amin'ny asa fanorenana: Fanamboarana singa vita amin'ny vy amin'ny fizarana → Fivoriamben'ny tany eo an-toerana amin'ny jigs → Fanitsiana lasantsy, fanaraha-maso lasantsy (NDT) & fikasihana loko → Fiaingana singa iray ho eo amin'ny toerana → Fanamboarana sy fampifanarahana ara-drafitra.

Tombontsoa lehibe

•  Asa Mifototra amin'ny tany Manerana: Ny asa voalohany dia atao amin'ny tany, mampihena be ny loza ateraky ny fianjerana sy ny loza amin'ny toerana avo.

•  Kalité azo fehezina: Ny fivoriambe, ny lasantsy, ary ny fampifanarahana dia atao ao anatin'ny tontolo milamina sy azo idirana, miantoka ny kalitao avo kokoa sy ny kalitaon'ny fanorenana.

•  Fahombiazana amin'ny fanorenana: Ahena ny lasantsy sy bolting avo lenta, manafaingana ny fandrosoan'ny fanorenana.

fetra

•  Faritra Fivoriambe Lehibe Takina: Mitaky velaran-tany midadasika, levona, ary mirindra tsara hanaovana fivoriambe eny an-toerana.

•  Fitaovana mavesatra & fisavana henjana: Mitaky vano manainga avo taonina sy kajy ara-teknika henjana ho an'ny toe-javatra mampiakatra sy mahazaka enta-mavesatra ny tany.

Toe-javatra azo ampiharina

Open-site fanorenana rafitra vy, toy ny tafo vy midadasika, maody vy tafo, tohatra vy mirefy maro, ary fivorian'ny vano mavesatra.

II. Fenoy ny asa fanorenana manara-penitra

Fizotran'ny dingana manara-penitra: Fiomanana amin'ny fanorenana → Fanamafisana sy fametahana ny toerana → Fametrahana sy fanekena ny Jig → Fandraisan'anjara sy fanaraha-maso indray → Fivoriamben'ny tany → Asan'ny lasantsy → Fitsapana Weld (NDT) & Loko miady amin'ny harafesina → Fiakarana Lug & Rigging Setup → Fitsapana Fiaingana Fitsapana → Fitsapana Fiaingana Fitsapana Fanamboarana vonjimaika → Avereno jerena ny famaky sy ny haavony → Fifandraisana maharitra & famehezana → Fanesorana ny rigging → Fanekena ny tetikasa → Fandravana Jig Assembly

1. Fiomanana amin'ny dingana voalohan'ny fanorenana (dingana manan-danja indrindra)

Raha toa ka tsy ampy ny fanomanana mialoha, dia mety hitranga mora foana ny olana toy ny fikorontanan'ny rafitra, ny fanodikodinana, na ny fahadisoana amin'ny refy mandritra ny fivoriambe sy ny fampiakarana. Mifantoha tsara amin'ireto asa fototra 4 ireto:

•  Panomana aloha: Manomàna drafitra fampiakarana natokana. Ho an'ny asa mampidi-doza, tena mitsikera, ny famerenana ny manam-pahaizana sy ny fankatoavana ofisialy dia tsy maintsy atao. Kajy ara-teknika amin'ny antsipiriany momba ny fepetra fiasan'ny vano, ny adin-tsain'ny mpikambana, ny fahaiza-mitondra tany ary ny enta-mavesatra.

•  Fanamarinana ara-pitaovana sy antontan-taratasy: Tsidiho ny certificat de conformity avy amin'ny orinasa, ny tatitra momba ny andrana fikosoham-bary (MTR), ny antontan-taratasin'ny orinasa tsy manimba ny fitiliana (NDT), ary ny taratasy fanamarinana ny refy. Sorohy mafy izay singa tsy mifanaraka amin'ny fidirana amin'ny toeram-piasana.

•  Fandrindrana ny fandrindrana ny tranokala: Mametraha faritra misaraka mazava tsara ho an'ny fitahirizana singa, asa famoriana tany, ary toerana fitetezana vano/outrigger. Ho an'ny fototry ny tany malefaka, hitrandraka sy soloy amin'ny famenoana mivaingana, apetaho ary asio rarivato/hamafy mialoha ny tany.

•  Fanazavana momba ny fiarovana ny mpiasa: Tsy maintsy manana mari-pankasitrahana mahafeno fepetra ny welders, operator crane, signalers, ary riggers. Manaova fanazavana momba ny fiarovana sy ara-teknika ho an'ny mpiasa rehetra, manazava ny andraikitry ny tsirairay sy ny fandrarana ny fiarovana.

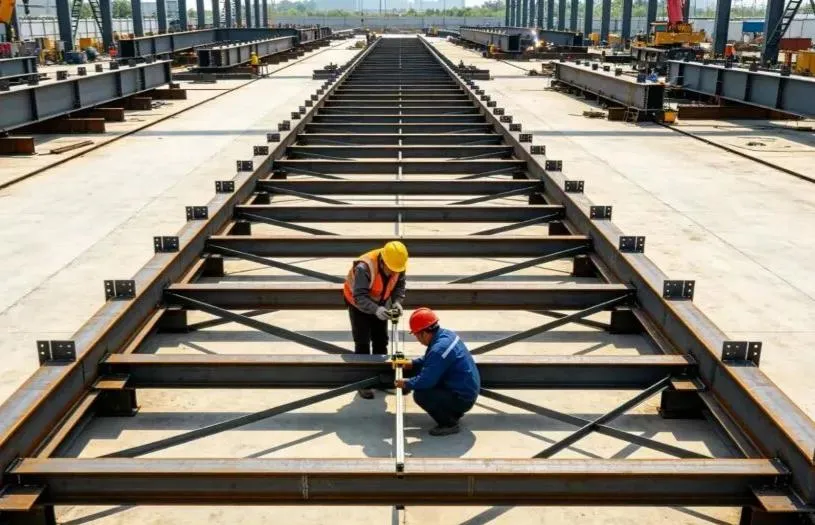

2. Fivoriambe Jig Setup sy fanekena

Ny jig fivoriam-pivoriana (rafitra fanohanan'ny tany) dia tena ilaina amin'ny fametrahana mazava tsara. Voarara tanteraka ny fivoriambe tsy manara-penitra na tsy manara-penitra!

•  Mampiasa vy Structural Manara-penitra: Manamboara jig amin'ny alalan'ny fizarana vy manara-penitra nasionaly mba hiantohana ny fahamendrehana sy ny fahamarinan-toerana tsara, hisorohana ny fipetrahan'ny tany, ny fivilian'ny rafitra, na ny fihozongozonana aorian'ny fandefasana entana.

•  Fametrahana sy Fametrahana mazava tsara: Apetraho tsara ny tsipika mpitari-dalana; mifehy mafy ny famaky, ny haavony ary ny haavony. Ho an'ny kojakoja midadasika, amboary ao anaty camber (fokotra niniana miakatra) mifanaraka amin'ny fepetra famolavolana mba hanoherana ny fihenan'ny ho avy eo ambanin'ny enta-mavesatry ny serivisy.

•  Fanaraha-maso manokana sy fisoratana anarana: Tsy maintsy atao ny fanaraha-maso manokana rehefa vita ny fanamboarana jig. Raketo sy ario ny fandrefesana rehetra, ny haavony ary ny fisaka. Ny jig dia azo ampiasaina aorian'ny fisoratana anarana ofisialy

3. Fanaterana singa sy fivoriambe tany

Ny fivorian'ny tany no dingana lehibe amin'ny fanaraha-maso ny kalitaon'ny rafitra ankapobeny. Ilaina ny fanaraha-maso tsara:

•  Fanaraha-maso ny singa anatiny: Jereo ny singa tsirairay rehefa tonga mba hahitana ny fisehoany, ny fiovaovan'ny fandefasana, ny coating fiarovana, ary ny fampifanarahana ny loaka bolt. Ahitsio ary ahitsio izay deformation madinidinika alohan'ny hivoriana.

•  Fametrahana Jig & Fanitsiana: Aorian'ny fametrahana ireo singa eo amin'ny jig, dia ampiasao ny hydraulika sy ny tariby bandy mba hanamafisana sy hifehezana tsara ny halavany, ny tsipika axis, ny haavony, ny elanelan'ny fotony (ny elanelana mifanentana), ary ny fampifanarahana mitsangana.

•  Welding Tack ataon'ny Welders Certified: Ny welders manana mari-pahaizana dia tsy maintsy manao lasantsy tack (welding vonjimaika). Ny halavan'ny tack weld sy ny haben'ny tongotra fillet dia tsy maintsy mifanaraka amin'ny fenitra ara-teknika, misoroka ny porosity, ny triatra ary ny lesoka hafa.

•  Welding symmétrique & fanalefahana ny adin-tsaina: Tsy maintsy manaraka tsara ny fitsipiky ny « welding symmétrique » sy ny « welding back-step » (fandrefesana amin'ny fizarana fohy mifandimby) ny fandrefesana amin'ny fomba ofisialy, mba hanalefahana ny adin-tsaina mafana sy hampihenana ny fikorontanana. Ho an'ny takelaka vy matevina, ampiharo tsara ny fanaraha-maso ny mari-pana mialoha sy ny interpass.

•  Fanamarinana Aorian'ny Fivoriambe: Rehefa vita ny fivoriambe, avereno refesina tsara ny refy ankapobeny, ny sandan'ny camber, ary ny mahitsy amin'ny sisiny mba hiantohana ny fanarahana tanteraka ny kaody injeniera sy ny sary hosodoko.

4. Fanaraha-maso lasantsy sy fandokoana anti-corrosion

•  Fitsapana tsy manimba (NDT): Manaova Fitsapana Ultrasonic (UT) na Fitsapana radiôgrafika (RT) isaky ny famaritana ny famolavolana. Izay lasantsy tsy mifanaraka dia tsy maintsy esorina tanteraka, averina averina ary averina andrana mandra-pahafeno 100%.

•  Fanadiovana sy fandokoana lasantsy: Atsipazo ho malama ny tonon-taolana, esory ny harafesina, ny tain-drendrika, ary ny tsipìka, ary apetaho haingana ny primer sy ny topcoat mifanandrify amin'ny fikojakojana mba hiantohana ny rafitra fanasokajiana fiarovana tsy tapaka.

•  Fiarovana amin'ny ety ambonin'ny tany: Arovy ny faritra mifandray amin'ny bolt matanjaka be, ny loaka bolt, ary ny loko vita amin'ny fiparitahan'ny lasantsy, ny fandotoana menaka/menaka, ary ny fikitihana mekanika.

5. Teboka fanandratana sy fifantenana fametahana

Fitsipi-piarovana fototra amin'ny fampiakarana: Aza manova na oviana na oviana ireo teboka manainga tsy misy fanomezan-dàlana, aza afangaro ny fametahana tsy mifanentana, ary aza mametraka singa amin'ny hery tsy mety.

•  Mampiasà Loha-miakatra Noforonina: Mampiasà sobika fanandratana efa novolavolaina mialoha (famantarana). Voarara tanteraka ny fanaovana lasantsy eny an-toerana na ny fandavahana lavaka ho an'ny toerana fanandratana vonjimaika. Tsy maintsy mandalo fanaraha-maso 100% NDT ny lasantsy mpanangana rehetra.

•  Kajy ny fahafahan'ny rigging: Safidio ny tady tariby vy, ny gadra, ary ny antsamotady manainga araka ny tokony ho izy amin'ny enta-mavesatry ny kajikajy, ary ampidirina amin'ny fiarovana ny entana mavitrika. Voarara tanteraka ny overloading.

•  Miaro an-jorony: Mametraka mpiaro ny zoro (mpanalefaka/fiaro ny sisiny) amin'ny zorony maranitra sy ny sisin'ny vy mba tsy ho tapaka na simba ny tady tariby.

•  Fanamafisana vonjimaika: Manampia struts/ mpikambana vonjimaika amin'ny ampahan-kazo manify na manify misy rindrina (toy ny tady lava) mba hisorohana ny fihodinkodinana, ny fikorotanana, na ny fikorontanana eo an-toerana mandritra ny fampiakarana.

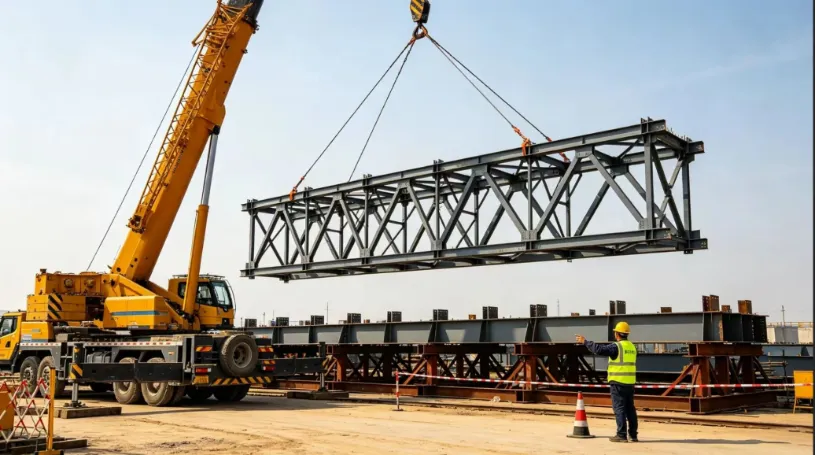

6. Fitsapana Fiakarana Fisedrana (Tsy maintsy adinoina mihitsy)

Ny fiakaran'ny fitsarana no sakana fiarovana farany amin'ny lozam-pifamoivoizana.

•  Manainga sy manangana: Atsangano moramora ny singa 200–300 mm miala amin'ny jig fivoriambe, ary ajanona eo amin'ny rivotra mandritra ny 5 ka hatramin'ny 10 minitra.

•  Fanaraha-maso feno: diniho tsara: ny toetry ny enta-mavesatra eny amin'ny toerana manainga, ny fikorontanan'ny rigging, ny fivilian'ny mpikambana amin'ny ankapobeny sy eo an-toerana, ny fahamarinan-toeran'ny crane, ny fipetrahan'ny tany eo ambanin'ny outriggers, ary izay mety ho fanelingelenana na fikitihana ny jig.

•  Mihena avy hatrany ny tsy fahatomombanana: Raha misy tabataba tsy mahazatra, fikorontanan'ny rafitra, na fipetrahan'ny tany be loatra, dia avereno avy hatrany eo amin'ny jig ilay singa. Ny fampiakarana amin'ny fomba ofisialy dia tsy azo atao raha tsy aorian'ny fankatoavana ny hetsika fanitsiana.

7. Fiakarana feno, fametrahana toerana ary fiarovana vonjimaika

•  Fanamarihana ho an'ny olona tokana: Ny fampandehanana dia tsy maintsy tarihin'ny komandin'ny famantarana tokana voatendry amin'ny fampiasana famantarana tanana sy baiko feo manara-penitra. Voarara tanteraka ny fampandrenesana olona marobe sy ny hetsika mikorontana.

•  Fihetsiketsehan'ny vano malefaka: Tsy maintsy milamina sy miadana foana ny fampiakarana, ny famonoan'olona (mihozongozona), ary ny fikosehana (boom dericking). Halaviro ny fiatoana tampoka, ny fiolahana maranitra, na ny fiatoana. Ny mpiasan'ny tany dia tsy maintsy mampiasa tsipika (tady mpitari-dalana) mba hanamafisana ny fizotry ny singa sy hisorohana ny fifandonana amin'ny rafitra efa misy.

•  Fametrahana & fanohanana vonjimaika eo no ho eo: Rehefa tafapetraka eo amin'ny tohana maharitra dia amboary tsara ny famaky, ny haavony ary ny fantson-drano mitsangana. Apetraho avy hatrany ny struts fanohanana vonjimaika ary henjana ny tariby bandy.

•  Core Safety Red Line: Aza avoaka mihitsy ny farango vano mandra-pahatongan'nyrafitra vymiforona rafitra ara-drafitra marin-toerana, mahazaka tena.

8. Fifandraisana maharitra sy asa famaranana

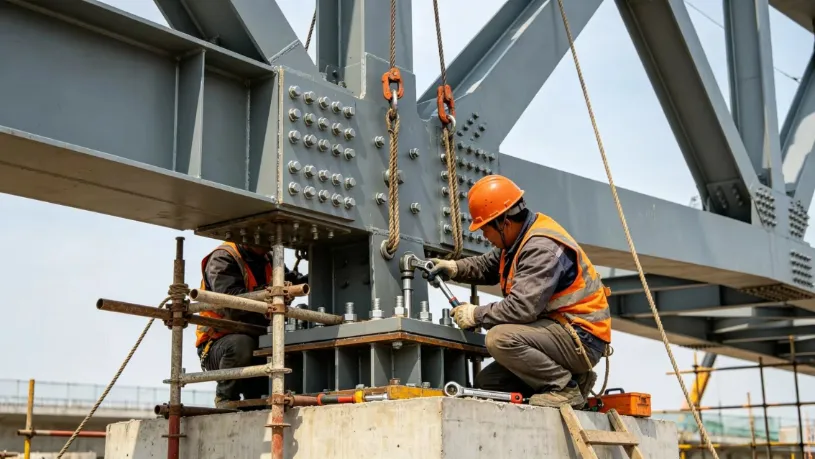

•  Fametahana tanjaka avo aloha: Laharam-pahamehana ny famatorana bolt matanjaka be. Araho tsara ny filaharan'ny fanenjanana dingana roa: "Fihenjanana voalohany → Fanamafisana Torque farany". Asio marika mazava tsara ny bolt tsirairay aorian'ny fanenjanana farany mba hisorohana ny bolt tsy hita, mivaha, na mihodinkodina be.

•  En-Site Slice Welding: Manaova sodina eo amin'ny toerana misy vodiny sy splice amin'ny sosona maromaro, ary manaova fitiliana tsy manimba (NDT) avy hatrany rehefa vita.

•  Fandrefesana ara-drafitra ankapobe: Avereno refesina ny refy rehetra, ny haavony ary ny sandan'ny fiviliana. Rehefa voamarina fa mahafeno fepetra dia ravao soa aman-tsara ny fitaovam-pandevenana, ny tohana vonjimaika, ary ny jig fivorian'ny tany.

•  Fanamboarana sy famotsorana ny coating: Tohizo ny coating rehetra simba manohitra ny harafesina sy ny afo manerana ny faritra voakasika mba hamitana ny fametrahana.

III. Fiarovana mafy eny an-toerana (Fandrika lehibe tokony hialana)

1. Hevitra fanaraha-maso ny kalitaon'ny fivoriambe

•  Solid Jig Foundation: Ny tany ao ambanin'ny jig dia tokony ho mafy orina, mivaingana ary mirindra. Voarara tanteraka ny fanaovana fivoriambe amin’ny tany malefaka na tany be rano mandritra ny andro avy amin’ny orana mba hisorohana ny tsy fitovian-toerana.

•  Fanaraha-maso henjana mialohan'ny camber: Mametraka tsara ny pre-camber (fihodinana niniana miakatra) ho an'ny mpikambana midadasika araka ny sandan'ny famolavolana. Hamarino indroa ny fandrefesana alohan'ny sy aorian'ny fivoriambe mba hisorohana ny fihenan'ny ambany aorian'ny fananganana.

•  Fameperana fanerena amin'ny toetr'andro henjana: Atsaharo avy hatrany ny lasantsy an-kalamanjana mandritra ny rivo-mahery, orana, lanezy, na hafanana mangatsiaka. Ataovy azo antoka fa maina tanteraka amin'ny fanilo fanafanana ny tafo vy mando alohan'ny hanohizana ny lasantsy.

•  Arovy ny tavan'ny fikitihana bolt mahery vaika: Arovy tsara ny faritra misy fikitihana bolt. Voarara tanteraka ny fikosoham-bary, ny fandotoana menaka, na ny fandoroana lasantsy, mba hahazoana antoka fa mahafeno ny fenitry ny injeniera ny coefficient slip.

2. Taratasy mena fiarovana tsy maintsy atsangana

•  Fandraràna ny toetr'andro: Voarara tanteraka ny fampiakarana rehefa misy rivotra mahery amin'ny Force 6 sy ambony (hafainganan'ny rivotra ≥ 10,8 m/s), zavona matevina, orana mivatravatra, na rehefa tsy ampy ny jiro amin'ny alina.

•  Fanohanana ny outrigger crane: Tsy maintsy tohanana tanteraka amin'ny takela-by vy matevina eo ambonin'ny tany mivaingana sy voamarina ny outriggers vano, mba hisorohana ny fikitihana ny vano na ny toho-tantely.

•  Faritra Mampidi-doza Henjana: Manangana sakana henjana ary faritra fanilihana mazava ao anatin'ny salan'isa fiasan'ny vano. Ny mpiasa tsy nahazo alalana dia voarara mafy tsy hiditra, handalo, na hijanona ao amin'ilay faritra.

•  Fanaraha-maso ny rigging mialohan'ny Shift: Jereo ny fitaovana fampiaingana rehetra, ny fitaovana fanerena, ary ny tady tariby alohan'ny asa tsirairay. Soloy avy hatrany raha toa ka mihoatra ny fetra azo atao ny tadin-tariby tapaka, na ny fiakanjo tafahoatra, na ny kinks/deformation.

3. Loza mahazatra sy fepetra fisorohana

•  Fiovana be loatra amin'ny singa: camber namboarina mialoha, asio tady fanamafisam-peo vonjimaika, araho ny filaharan'ny lasantsy symmetrika, ary manaova fisavana enta-mavesatra.

•  Ny tsy fahombiazan'ny fanandratana ny soroka: Manaova famolavolana rafitra manokana ho an'ny fampiakarana sobika, miantoka ny lasantsy miditra tanteraka miaraka amin'ny fanaraha-maso NDT 100%, ary mandrara mafy ireo teboka fanandratana vonjimaika tsy ekena.

•  Fametrahana ny tany na ny fanendahana: Hamarino sy hamafiso mialoha ny tany, asio takelaka vy mavesatra eo ambanin'ny outriggers, ary manara-maso ny fipetrahan'ny tany mandritra ny fampidinana.

•  Tsy fahatomombanana ara-drafitra aorian'ny fametrahana: Ampidiro haingana ny tariby bandy sy ny tohana fanohanana vonjimaika, ary ampiharo amin'ny fomba hentitra ny fitsipika hoe: "Aza avoaka mihitsy ny farango vano alohan'ny hifehezana ny rafitra."

•  Fametahana tanjaka avo tsy manara-penitra: Arovy mafy ny faritra mifandray amin'ny fikomiana, ampiharo ny fomba fanenjanana torque manara-penitra, ary diniho sy asio loko ny bolt tsirairay rehefa vita.

IV. FAMINTINANA

Ny lojika fitantanana fototra nyfivorian'ny rafitra vy eo an-toeranaary azo fintinina ho toy ny hoe: fivorian'ny tany mazava tsara, fanaraha-maso jig henjana, kajikajy fanamafisam-peo henjana, fampiakarana malefaka sy tsy mitsaha-mitombo, ary tsy mamoaka ny hook alohan'ny hahazoana antoka.

Amin'ny fitantanana hentitra ireo andry efatra manan-danja — ny kalitaon'ny jig, ny fiovaovan'ny welding, ny toe-javatra mampiakatra ny entana, ary ny fahamarinan-toeran'ny rafitra vonjimaika-dia azo sorohina ny tsy fahampian'ny fanorenana matetika sy ny lozam-pifamoivoizana, manome vahaolana azo antoka, azo itokisana ary mahomby ho an'ny injeniera ara-drafitra vy lehibe.
